通断时间面积法

通断时间面积法

  • 方案概述

         通断时间面积法是以每户的供暖系统通水时间和房间面积为依据,分摊建筑的总供热量。其具体做法是,对于接户分环的水平式供暖系统,在各户的分支支路上安装通断控制阀,对该用户的循环水进行通断控制来实现该户的室温调节。同时在各户的代表房间里放置温控器,用于测量室内温度和供用户设定温度,并将这两个温度值传输给通断控制阀。通断控制阀根据实测室温与设定值之差,确定在一个控制周期内通断阀的开停比,并按照这一开停比控制通断调节阀的通断,以此调节送入室内热量,同时记录和统计各户通断控制阀的接通时间,按照各户的累计接通时间结合供暖面积分摊整栋建筑的热量。

  • 方案简介

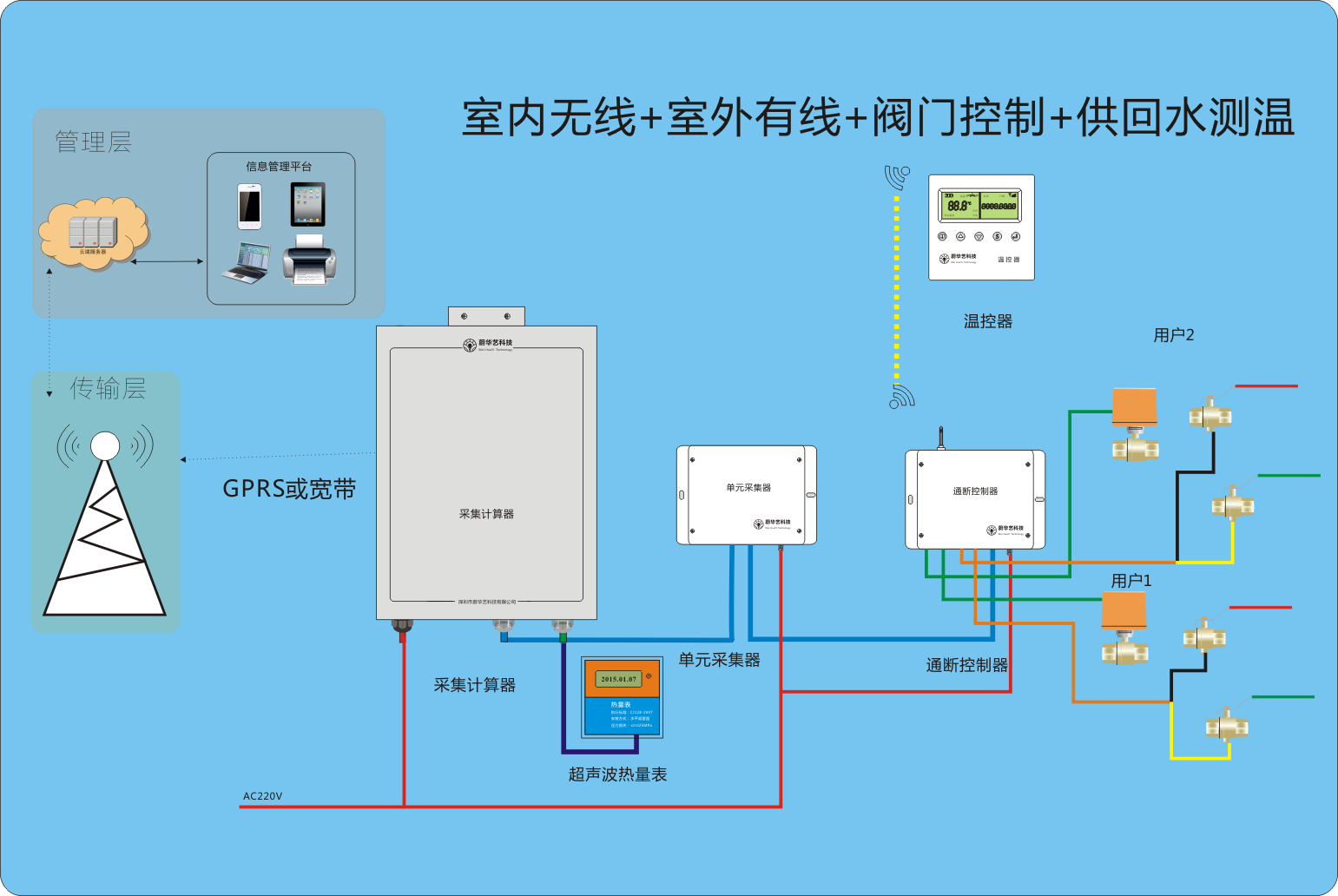

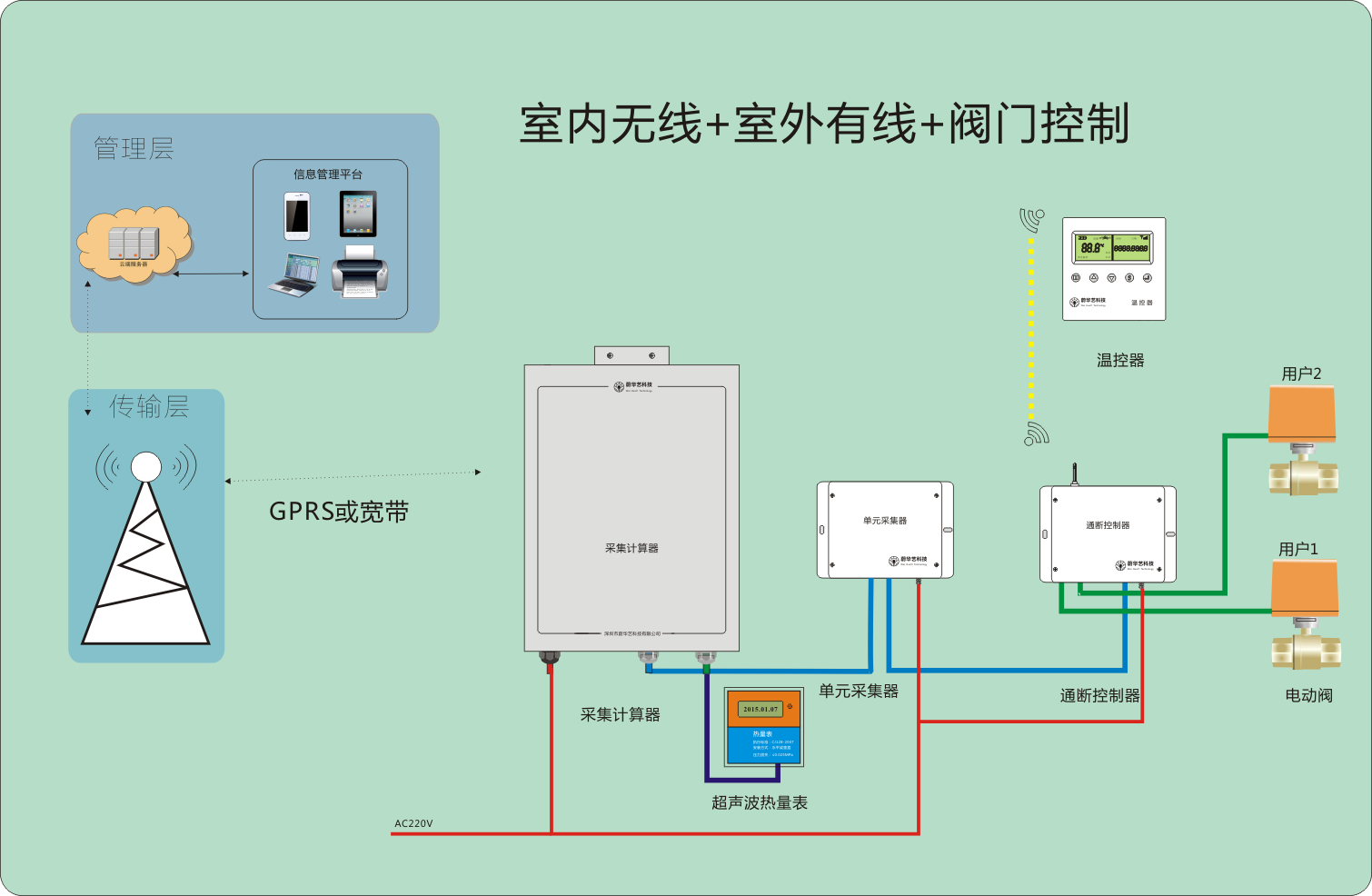

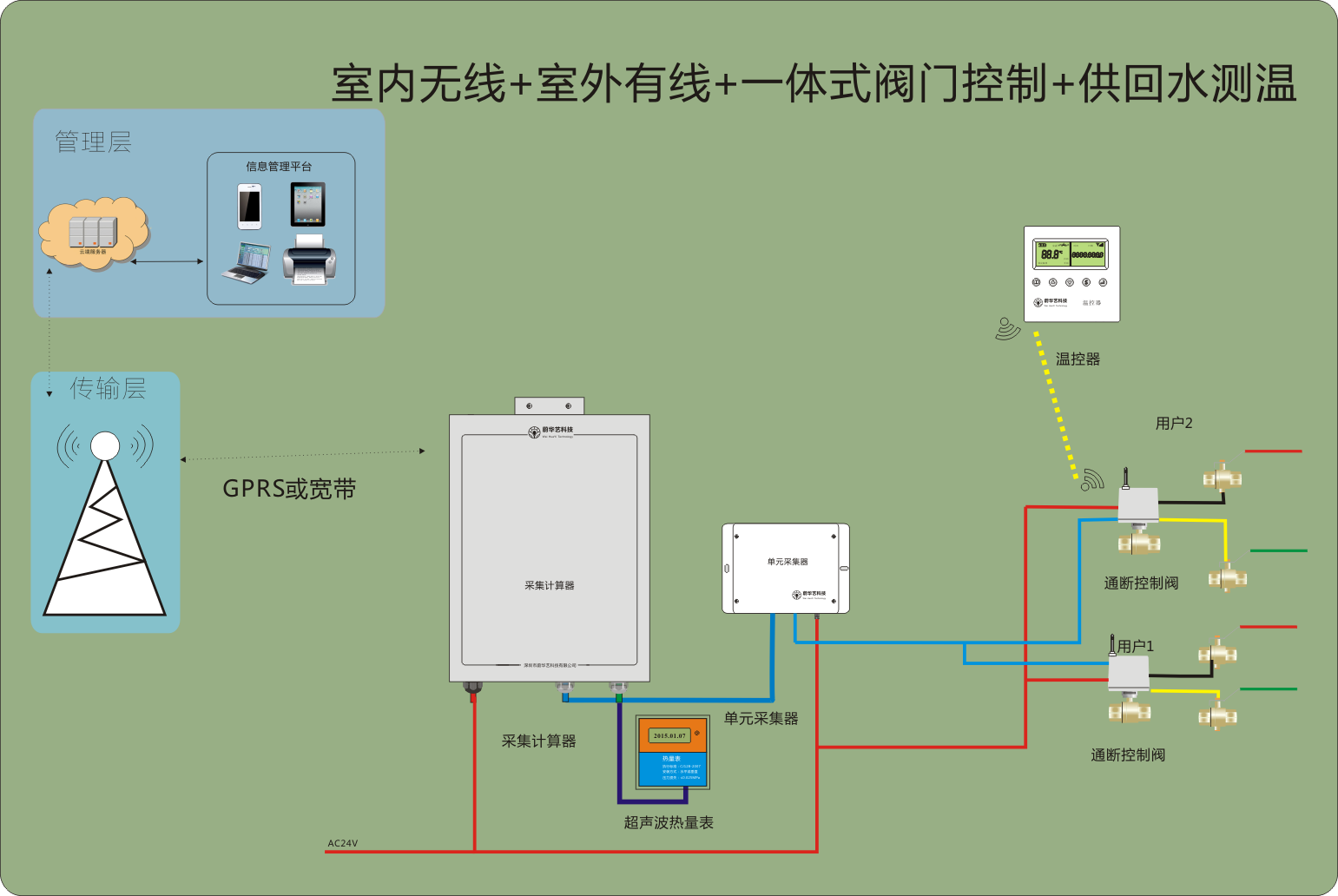

        该系统一般由四部份组成:温控器、通断控制器、采集计算器以及信息管理平台。温控器负责采集和调节用户室内的温度,并将数据通过无线网络发送给通断控制器;通断控制器根据温控器指令控制阀门的开关,并将采集到的数据通过有线方式将采集到的数据发送给单元采集器;单元采集器将采集到的数据通过发送到采集计算器;采集计算器接收所有单元采集器和楼栋热量表的所有数据,通过GPRS网络将数据发送到信息管理平台;信息管理平台通过用户的供热面积及室内外温度差进行计算分摊各用户的热量。

  • 方案优势

∷ 该方案对采暖水质无要求,可广泛适用于各种采暖系统中,解决了户间传热无法计量的问题,保证了采暖收费的公平性和准确性,体现了等舒适度等热费的原则
∷自动化温度控制,控温更精准,操作更便捷
∷温控器能够显示用户多种数据
∷采集计算器自动存储和显示,数据查询方便可靠
∷双向数据传输,稳定可靠
∷方案有独立的远传系统,抄表不用入户,便于智能化小区的管理
∷信息管理平台功能全面,数据查询方便,系统搭建方便
∷热力管理部门只需上网,足不出户即可全面了解用户的供暖质量及用热状况
